设计仿真 | Simufact Forming模具疲劳分析助力预测模具寿命

前言

汽车车身覆盖件冲压模具、航空航天发动机紧固件模具、风电锚栓冷镦模具、电力电机硅钢片冲裁模具、检测设备冲压模具等对模具疲劳寿命要求较高。例如，有些模具要求设计寿命达20年以上，或者有些模具要求达到50万次以上的冲压。然而，频繁修磨降低精度，模具开裂等问题频发，给制造企业带来较大困扰。

突破模具寿命瓶颈，仅靠试验并不能得到显著提升。目前国内外众多先进制造企业已经选用海克斯康工业软件旗下的Simufact Forming的模具寿命分析功能来分析模具开裂、模具寿命、模具应力等问题。本文引用了先进紧固件制造企业博尔特紧固Bolt Fasteners和Netform Engineering的研究，介绍Simufact Forming模具寿命分析功能解决实际模具问题的实际应用。

01紧固件模具疲劳分析

冷锻是紧固件的主要生产方式，这种方法之所以被青睐，是因为其成本低廉，适用于大规模生产，并赋予工件足够的强度。由于竞争激烈的市场环境，生产效率至关重要，并直接影响生产成本。工具的使用寿命随着材料科学的发展而持续增加，模具成本一直是生产过程中一个关键因素。早期模具出现故障会导致模具更换成本高昂，还会因更换模具而造成机器停机，并且在此期间还会产生因生产批次丢失而产生的额外成本。

出于对精确且用户友好型模具寿命预测模型的需求，Simufact Forming模具寿命模块得以开发。该模块能够预测在循环载荷作用下模具的疲劳寿命。Simufact Forming基于CAE疲劳技术，利用应变寿命（EN）或应力寿命（SN）曲线来进行计算。Simufact Forming模具寿命功能能够预测与疲劳相关的模具失效，从而帮助企业在任何断裂发生之前采取必要的预防措施。

02紧固件模具寿命研究

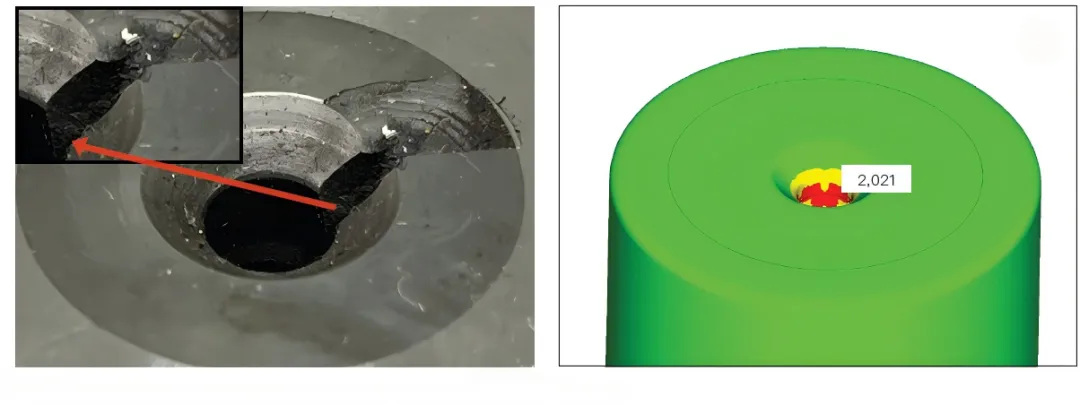

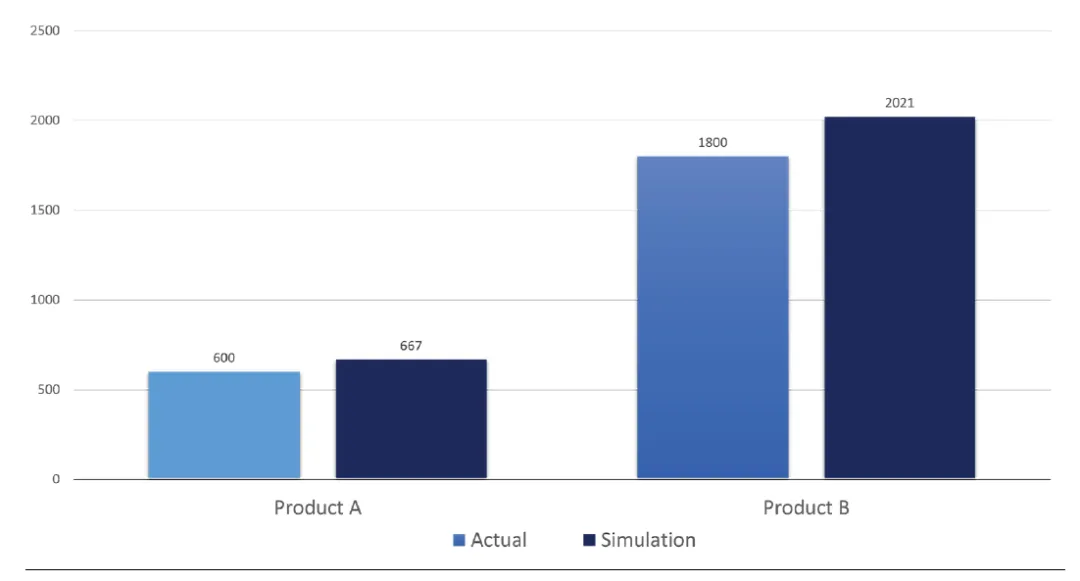

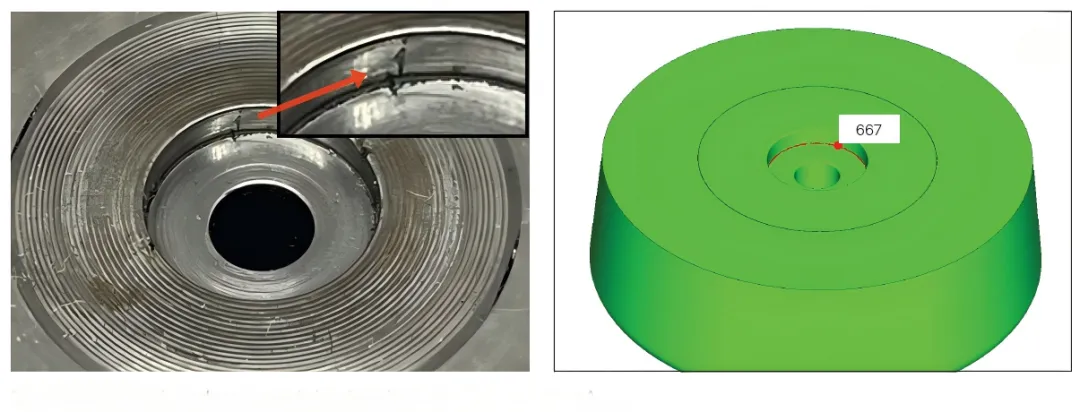

在本研究中，通过使用Simufact Forming模具寿命模块对两种不同紧固件（分别称为产品A和产品B）的模具寿命进行计算，并与实际数据进行比较。产品A使用单个成形模具，而产品B则使用由多个部件组成的成形模具。采用Simufact Forming模拟了多工位冷锻成形，将前序工位结果传递到后续工位，并对实际模具寿命较低的工位进行了模具寿命计算对比。
